Beschreibung

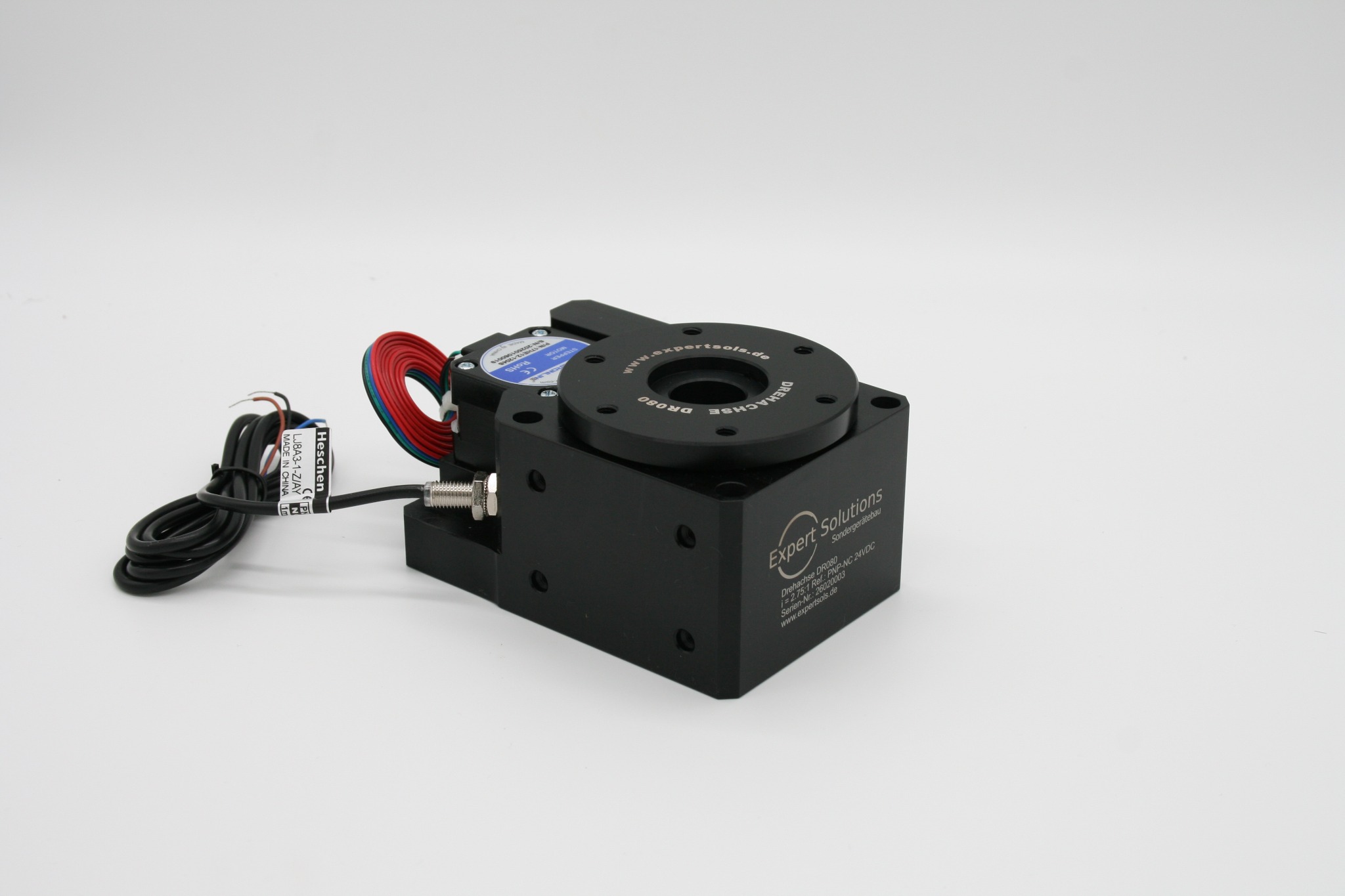

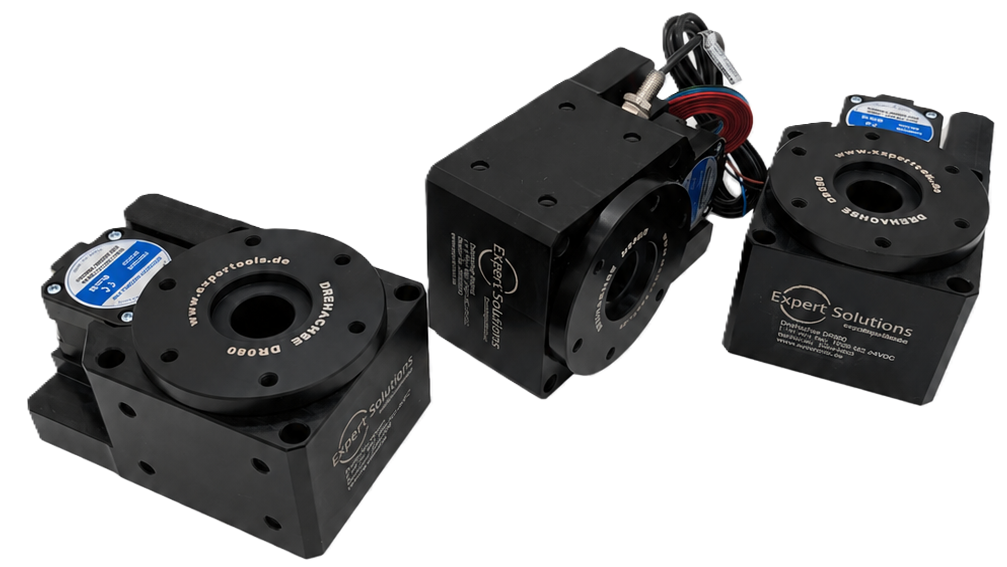

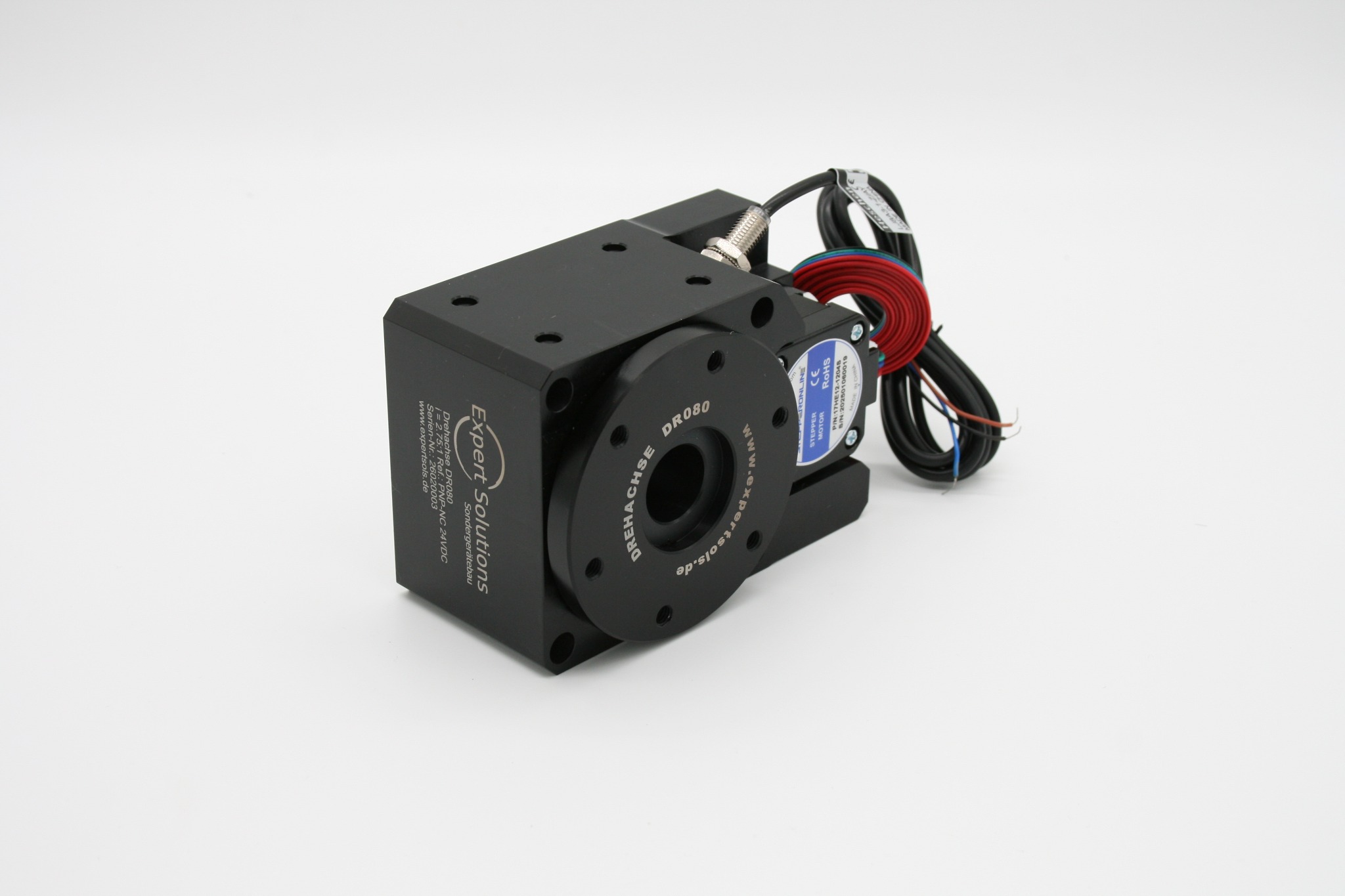

Riemengetriebene Rundachse DR080
Die DR080 ist eine kompakte, riemengetriebene Rundachse mit Drehteller Ø 80 mm. Sie ist für das kontrollierte Drehen, Positionieren und Takten von Werkstücken ausgelegt und eignet sich besonders für Laserbeschriftungsanlagen sowie leichte Automatisierungs-, Montage- und Prüfaufgaben.
Der Zahnriemenantrieb ermöglicht hohe Drehzahlen bei ruhigem Laufverhalten. Durch die kompakte Bauform lässt sich die Rundachse einfach in kundenspezifische Vorrichtungen, Beschriftungsanlagen und kleine Automatisierungsmodule integrieren.
Typische Anwendungen
- Laserbeschriftung von Rundteilen, Hülsen, Ringen, Flanschen und zylindrischen Bauteilen
- Rotierende Werkstückaufnahme in Beschriftungsanlagen
- Positionier- und Indexieraufgaben in Montage- und Prüfautomaten
- Taktanwendungen bei kompaktem Bauraum
- Leichte Handhabungs- und Prüfvorrichtungen
Technische Merkmale
- Riemengetriebene Rundachse mit Zahnriemenantrieb
- Drehteller Ø 80 mm mit Zentrieransatz Ø 32 mm
- Drehzahlbereich 0 – 400 1/min
- Drehmoment am Drehteller 1,5 Nm
- Rund- und Planlauf des Drehtellers max. 0,03 mm
- Zentrale Durchgangsbohrung ca. Ø 20 mm
- Untersetzung 2,75 : 1
- Seitlich angeordneter Schrittmotor
- Referenzsensor: induktiver Sensor PNP NC
- Ansteuerung über externe Motorsteuerung
Vorteile
- Kompakte und robuste Bauweise
- Gute Integration in Laser-, Prüf- und Montagevorrichtungen
- Ruhiges Laufverhalten durch Zahnriemenantrieb
- Geeignet für rotatorische Positionier- und Taktanwendungen
- Kundenspezifische Anpassungen möglich
- Steuerungsprogrammierung und Integration optional direkt durch MikroAutomation
Schnittstellen
| Referenzsensor | Induktiver Sensor PNP NC zur Referenzfahrt |
|---|---|
| Motortyp | Schrittmotor |
| Motoranschluss | Stecker oder freie Leitungsenden |
| Drehteller | Standard Ø 80 mm mit Zentrieransatz Ø 32 mm |
| Steuerung | Ansteuerung über externe Motorsteuerung |
Technische Daten
| Gesamtlänge | ca. 120 mm |
|---|---|
| Gehäusebreite | ca. 82 mm |
| Gehäusehöhe | ca. 66 mm |
| Drehteller | Ø 80 mm |
| Befestigungsabstand Grundkörper | 68 mm / 50 mm gemäß Zeichnung |
| Zentrale Durchgangsbohrung | ca. Ø 20 mm |
| Befestigungsgewinde Drehteller | M4 / M6 gemäß Lochbild |
| Motorbefestigung | seitlich angeordnet |
| Max. Drehzahl | 400 1/min |
| Max. Drehmoment am Drehteller | 1,5 Nm |
| Rund-/Planlauf Drehteller | 0,03 mm |
| Untersetzung | 2,75 : 1 |
Integration durch MikroAutomation
Die DR080 kann als Einzelkomponente eingesetzt oder in eine komplette Automatisierungslösung integriert werden. MikroAutomation unterstützt bei Bedarf bei mechanischer Anpassung, Steuerungsprogrammierung, Software, Schnittstellen, Integration und Inbetriebnahme.
Hinweis
Alle Angaben vorbehaltlich technischer Änderungen. Für die konkrete Auslegung empfehlen wir eine technische Abstimmung anhand von Bauteil, Last, Taktzeit, Genauigkeitsanforderung und Einbausituation.
