Beschreibung
Kompakter Linearförderer für Zuführ- und Positionieraufgaben

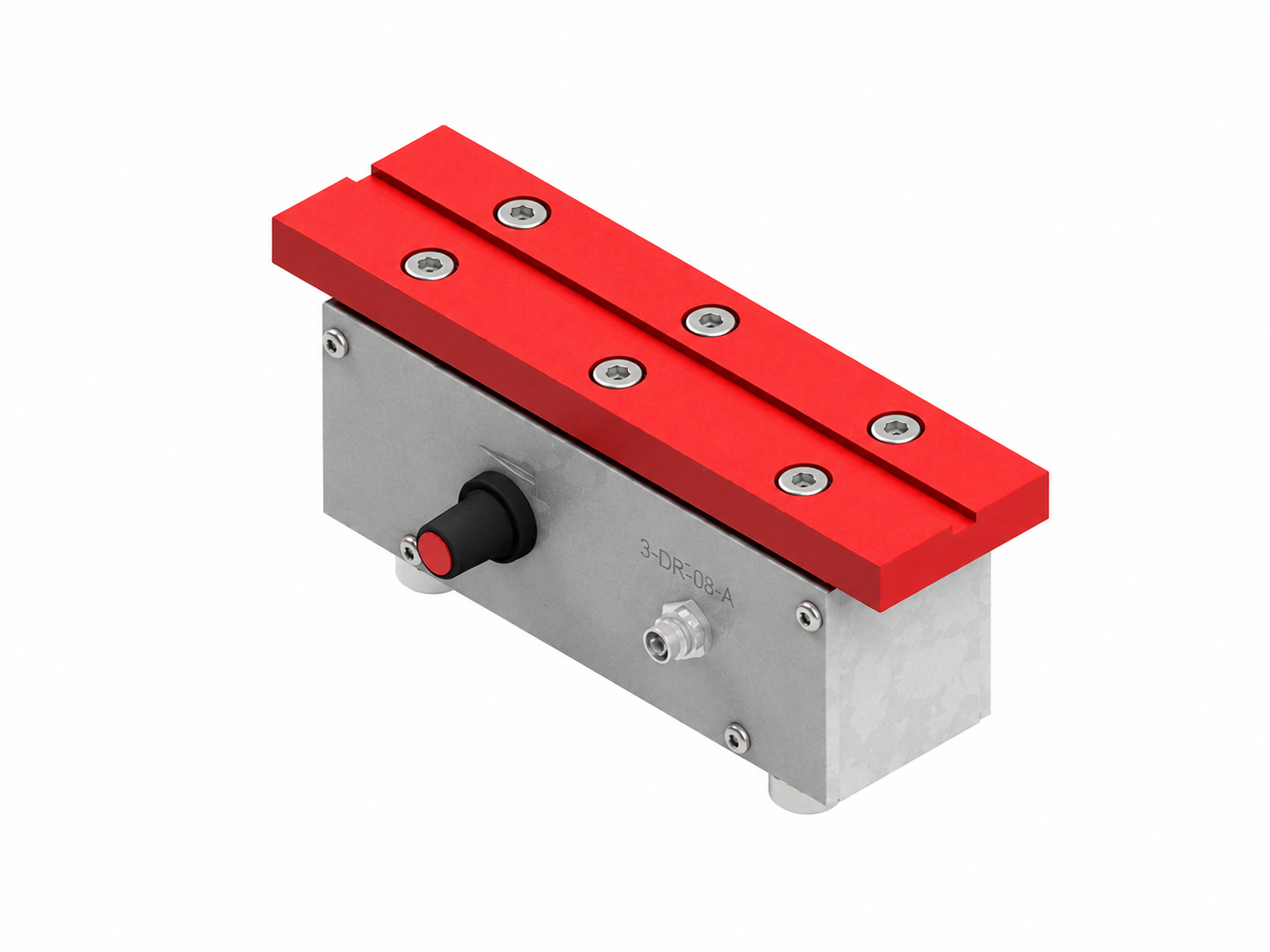

Der LF50-5 ist ein kompakter Linearförderer für das Zuführen, Transportieren und Positionieren kleiner Bauteile. Durch seine kompakte Bauform eignet er sich besonders für den Einsatz in kleinen Automatisierungseinheiten, Montagevorrichtungen, Prüfplätzen und Zuführsystemen.
Der Linearförderer wird auch als Schwingförderer bezeichnet. Die Förderbewegung wird über einen elektrischen Antrieb erzeugt und kann über ein Potentiometer stufenlos eingestellt werden. Dadurch lässt sich das Förderverhalten flexibel an Werkstück, Taktzeit und Prozessanforderung anpassen.
Kundenspezifisch anpassbare Förderplatte
Die Förderplatte des LF50-5 kann kundenspezifisch ausgeführt werden. Dadurch eignet sich der Linearförderer für unterschiedliche Bauteilgeometrien, Zuführrichtungen und Prozessanforderungen. Auf Anfrage sind angepasste Förderplatten, Führungen, Anschläge oder Schnittstellen möglich.
Typische Einsatzbereiche
- Zuführen kleiner Bauteile
- Positionieren vor Prüf- oder Montageprozessen
- Takten und Bereitstellen von Werkstücken
- Integration in kompakte Automatisierungsmodule
- Kombination mit Sensorik, Anschlägen oder Handhabungseinheiten
Eigenschaften und Nutzen
- Stufenlos einstellbar: Anpassung des Förderverhaltens über Potentiometer.
- Kompakte Bauform: geeignet für kleine Maschinen, Prüfplätze und modulare Automatisierungseinheiten.
- Anpassbare Förderplatte: kundenspezifische Ausführung passend zum Werkstück möglich.
- Einfache Integration: kompakte Einheit für Zuführ-, Positionier- und Montageaufgaben.
Technische Daten
| Typ | LF50-5 |
| Ausführung | Linearförderer / Schwingförderer |
| Antrieb | stufenlos über Potentiometer einstellbar |
| Elektrischer Anschluss | 3 V DC, 0,5 A gemäß Zeichnungsangabe |
| Länge | ca. 150 mm gemäß Zeichnung |
| Gehäuselänge | ca. 124 mm gemäß Zeichnung |
| Gesamthöhe | ca. 57 mm gemäß Zeichnung |
| Grundkörperhöhe | ca. 40 mm gemäß Zeichnung |
| Bedienteil / Anbaumaß | ca. 17 mm gemäß Zeichnung |
| Förderplatte | kundenspezifisch anpassbar |
| Einsatzbereich | Zuführen, Positionieren, Takten und Bereitstellen von Kleinteilen |
Varianten auf Anfrage
Weitere Baugrößen, Förderplatten, Befestigungsvarianten, Werkstückführungen und elektrische Ausführungen sind auf Anfrage erhältlich.
Für die Auslegung sind Angaben zu Werkstückabmessung, Werkstückgewicht, gewünschter Förderrichtung, Taktzeit, Einbaulage und Schnittstelle hilfreich.
Hinweis: MikroAutomation ist eine Plattform. Verkauf und Rechnungsstellung erfolgen durch Ferramenti. Technische Änderungen vorbehalten.
„`
