Beschreibung
Kompakter Gurtförderer für Zuführ-, Prüf- und Montageaufgaben

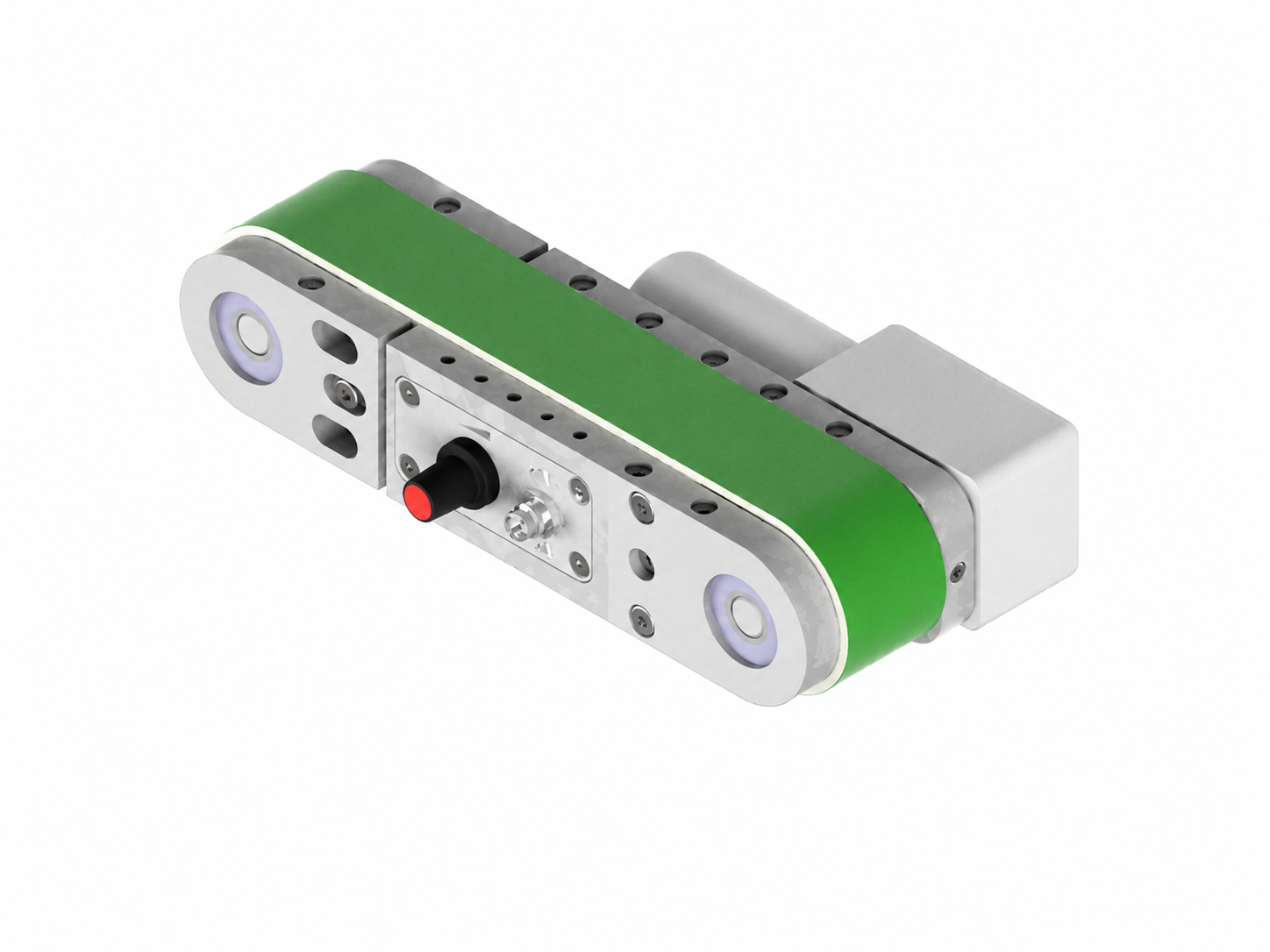

Der Gurtförderer FB30-150 ist ein kompakter Mini-Förderer für den Transport, das Zuführen, Positionieren und Takten von Kleinteilen. Durch seine schlanke Bauform eignet sich der Förderer besonders für kleine Maschinen, Prüfplätze, Montagevorrichtungen und modulare Automatisierungseinheiten.
Die Fördergeschwindigkeit ist stufenlos von 0 bis 150 mm/s einstellbar. Dadurch kann der Förderprozess flexibel an Werkstückverhalten, Taktzeit und Prozessanforderungen angepasst werden.
Typische Einsatzbereiche
- Zuführen von Kleinteilen
- Transportieren zwischen Bearbeitungs- oder Prüfstationen
- Positionieren und Takten in Montageprozessen
- Integration in kleine Automatisierungsmodule
- Prüf-, Sortier- und Handhabungsaufgaben
Eigenschaften und Nutzen
- Kompakte Integration: geeignet für kleine Maschinen, Prüfplätze und modulare Automatisierungseinheiten.
- Regelbare Geschwindigkeit: Anpassung an Prozess, Taktzeit und Werkstückverhalten durch stufenlose Einstellung.
- Einfache technische Schnittstelle: 24 V DC Anschluss gemäß Zeichnungsangabe.
- Kundenspezifisch erweiterbar: Sonderlängen, Befestigungen, Sensorik, Anschläge oder Zuführhilfen auf Anfrage möglich.
Technische Daten
| Typ | FB30-150 |
| Ausführung | Kompakter Gurtförderer / Mini-Förderband |
| Fördergeschwindigkeit | stufenlos einstellbar von 0 bis 150 mm/s |
| Förderlänge / Achsabstand | 150 mm gemäß Zeichnung |
| Gurtbreite | 30 mm nominal gemäß Typenbezeichnung |
| Außenbreite | ca. 44,2 mm gemäß Zeichnung |
| Bauhöhe Grundkörper | ca. 30 mm gemäß Zeichnung |
| Gesamthöhe | ca. 51 mm gemäß Zeichnung, abhängig von Ausführung und Anbauteilen |
| Elektrischer Anschluss | 24 V DC, 2 A gemäß Zeichnungsangabe |
| Gurtfarbe | grün, weitere Gurtmaterialien und Farben auf Anfrage |
| Einsatzbereich | Zuführen, Transportieren, Positionieren und Takten von Kleinteilen |
Varianten auf Anfrage
Neben dem Standardtyp FB30-150 sind weitere Größen, Längen, Gurtbreiten, Befestigungsvarianten und elektrische Ausführungen auf Anfrage erhältlich.
Für die Auslegung sind Angaben zu Werkstückabmessung, Werkstückgewicht, gewünschter Taktzeit, Einbaulage und Schnittstelle hilfreich.
Hinweis: MikroAutomation ist eine Plattform. Verkauf und Rechnungsstellung erfolgen durch Ferramenti. Technische Änderungen vorbehalten.
